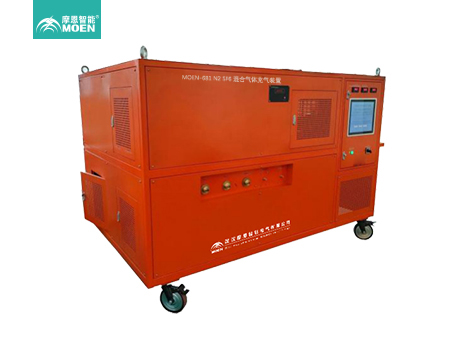

MOEORW-682 SF6 N2混合气体回收分离设备

执行标准：《JB/DQ2588-90六氟化硫充气及回收装置》

产品别称：SF6 N2混合气体回收分离设备、气体回收分离设备、N2混合气体回收分离设备、氮气回收分离设备

产品特性：
※采用国际先进的设计原理，大大提高了回收的工作效率和气体提纯后的纯度;
※流程图绘于 PLC 触摸屏，操作简便明了；
※重量轻<3000kg，噪声低<75dB(A)；
产品品牌：泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

MOEORW-682 SF6 N2混合气体回收分离设备概述
MOEORW-682 SF6 N2混合气体分离装置以机电部 JB/DQ2588-90《六氟化硫充气及回收装置》为标准，并参考了世界著名品牌的产品，研制生产的 SF6/N2 混合气体分离装置具备了管路抽真空、回收、分离、提纯、灌瓶和贮存等功能，同时还具有以下特点：
1. 以国际先进的超低温高压固化法为其设计原理，大大提高了回收的工作效率和气体提纯后的纯度；
2. 配有能自再生的干燥过滤器；
3. 能将 SF6 气体压入钢瓶；
4. 流程图绘于 PLC 触摸屏，操作简便明了；
5. 采用风冷、移动式，可在无水源情况下使用；
6. 重量轻<3000kg，噪声低<75dB(A)；
7. 设备尺寸：2600*1400*2750mm。

MOEORW-682 SF6 N2混合气体回收分离设备工作原理
本 SF6/N2 气体分离提纯装置由真空泵、压缩机、真空压缩机、贮存容器、过滤系统、膜分离系统、干燥净化系统以及各类阀门、仪表等组合而成。
本装置以超低温高压固化分离法为原理，即在回收混合气体时，根据 SF6 的压力 —温度特性，在较高的 SF6 压缩机工作压力(<5.0Mpa)条件下，并通过超低温使之形成固态而进行提纯分离；同时在运行过程中，装置所设置的过滤系统和干燥净化系统对回收来的 SF6 气体进行过滤和干燥净化处理。
本装置具有回收、充气、提纯、管路抽真空、贮存和气体干燥净化等多种功能，同时还具备有充灌钢瓶的能力。

MOEORW-682 SF6 N2混合气体回收分离设备技术参数

如意彩票装置性能参数

型式		如意彩票低温固化,风冷,手推移动式
工作环境温度		-20℃~40℃
回收	初压力(MPa)	如意彩票 0.8
	如意彩票终压力(KPa)	≤1
	1m3容积所需时间(h/m3)*	如意彩票 ≤0.4
抽真空从0.1MPa至133Pa需时间 (h/m3 )**		≤0.25
极限真空(Pa)		≤10
如意彩票真空保持从133Pa经24小时上升值(Pa)		≤400
如意彩票年泄漏率		≤1%
回收后SF6气体纯度	水分(PPM/V)***	≤60
	如意彩票油分(PPM/G)	如意彩票无
贮存容器	如意彩票贮存方式	液态
	压力(MPa)	如意彩票 5
	容积(L)	如意彩票 100
	贮液量(kg)	100
固化方式		超低温高压固化
干燥过滤器再生方式		真空加热活化再生
如意彩票电源		三相四线制 3Φ 380V
总功率(kW)		≤35
如意彩票噪声dB(A)		≤75
设备自重(kg)		≤2500

1）从 0.8MPa 回收到 0 表压时间小于 0.12 小时/m3 ，从 0 表压回收到 1000Pa 时间小于 0.28 小时/m3。
2）管道通径为 DN20，管道长度为 5 米。
3）指气源含水量为 1000PPM/V 时，经一次回收干燥后气体含水量。

主要部件性能参数

部件	如意彩票属性	单位	如意彩票具体参数/要求
回收压缩机	如意彩票形式		风冷活塞
	如意彩票理论排气量	如意彩票 m3/h	30
	zui大排气压力	如意彩票 MPa	如意彩票 5
	允许排气压力	如意彩票 MPa	如意彩票 4.7
	如意彩票 zui小允许吸气压力	如意彩票 KPa	53
	如意彩票 zui大允许吸气压力	MPa	0.2
	如意彩票 zui高排气温度	℃	130
	如意彩票润滑油		无
	如意彩票功率	如意彩票 kW	11
	电源		3Φ 380V 50Hz
如意彩票真空泵	抽气速率	m³/h	如意彩票 63
	如意彩票极限真空	Pa	如意彩票 ≤10
	润滑油	如意彩票	如意彩票 PRO-100真空泵油
	如意彩票功率	如意彩票 kW	如意彩票 2.2
	电源	如意彩票	如意彩票 3Φ 380V 50Hz
容器	容器类别		二类
	如意彩票设计压力	如意彩票 MPa	5
	设计温度	℃	如意彩票 100
	如意彩票贮存容器容积	如意彩票 L	如意彩票 100
	贮存容器贮液量	kg	100
