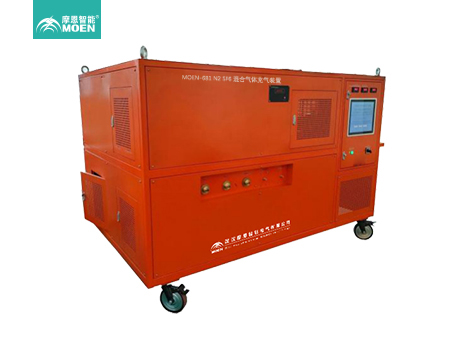

MOEORW-681 N2 SF6混合气体充气装置

执行标准：《DL/T662-1999技术规范》

产品别称：SF6混合气体充气装置、SF6抽真空充气装置、气体混合装置、SF6混合气体充气装置、SF6气体充气装置、六氟化硫抽真空充气装置

产品特性：
※采用国际先进的设计原理，大大提高了充气的工作效率;
※配有能自再生的干燥过滤器；
※采用风冷、移动式，可在无水源情况下使用；
产品品牌：泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

MOEORW-681 N2 SF6混合气体充气装置概述
本公司研制生产的混合充气装置具有以下特点：
1. 采用了国际先进的设计原理，大大提高了充气的工作效率。
2. 配有能自再生的干燥过滤器。
3. 流程图绘于 PLC 触摸屏，操作简便明了。
4. 采用风冷、移动式，可在无水源情况下使用。

MOEORW-681 N2 SF6混合气体充气装置操作注意事项
1.环境
a.装置及周围环境应经常保持清洁。
b.装置应放置在空气流通且不受其他热源辐射的地方运行。
c.装置不使用时，应罩好防尘罩。
d.每次使用时务必确认接地线已经接好。

2.润滑油
运行前和运行中应经常检查真空泵的油位，油位低时应及时加油。

3.电气系统
a.装置采用三相四线制， 3Φ-380V，50Hz 电源。
b. 装置的电气系统设置有相序保护装置，可有效避免所有主机的反向运转。

4.压缩机
所有的压缩机出口装有压力保护装置，出厂时已予整定，请勿自行调整。

5.中间桶的压力设定严禁自行调整，如果要调整，必须得到我公司的书面许可，否则因此而引起的设备损坏，不属于保修范围！

MOEORW-681 N2 SF6混合气体充气装置技术性能参数
1.装置性能参数

如意彩票型式		风冷,手推移动式
工作环境温度		如意彩票 -20℃~40℃
充气	初压力(Pa)	≤133
	终压力(MPa)	5
	1m3 容积所需时间(h/m3 )	≤0.5
抽真空从0.1MPa至133Pa 需时间(h/m3 )**		≤0.25
如意彩票极限真空 (Pa)		如意彩票 ≤10
真空保持从 133Pa 经 24 小时上升值(Pa)		≤400
年泄漏率		≤1%
如意彩票充气后 SF6 气体纯度	如意彩票水分(PPM/V)***	≤60
	如意彩票油分(PPM/G)	如意彩票 ≤0
电源		三相四线制 3Φ 380V
总功率(kW)		如意彩票 ≤40
如意彩票噪声 dB(A)		≤75
如意彩票设备自重(kg)		≤1200

1）管道通径为 DN20，管道长度为 5 米。
2）指气源含水量为 1000PPM/V 时，经一次回收干燥后气体含水量。

2.主要部件性能参数

如意彩票 SF6 压缩机	如意彩票形式	如意彩票	风冷活塞
	如意彩票理论排气量	如意彩票 m3/h	14
	zui大排气压力	如意彩票 MPa	2
	如意彩票允许排气压力	MPa	1
	zui小允许吸气压力	KPa	53
	zui大允许吸气压力	如意彩票 MPa	0.5
	zui高排气温度	℃	130
	如意彩票润滑油	如意彩票	如意彩票无
	如意彩票功率	kW	如意彩票 2.2
	如意彩票电源	如意彩票	3Φ 380V 50Hz
真空泵	如意彩票抽气速率	m3/h	54
	极限真空	如意彩票 Pa	≤10
	润滑油		PRO-200 真空泵油
	功率	kW	2.2
	电源		3Φ 380V 50Hz
N2 压缩机	如意彩票理论排气量	m3/h	14
	zui大排气压力	如意彩票 MPa	2
	允许排气压力	MPa	如意彩票 1
	zui小允许吸气压力	如意彩票 KPa	53
	zui大允许吸气压力	如意彩票 MPa	如意彩票 0.5
	zui高排气温度	℃	130
	如意彩票润滑油		无
	如意彩票功率	如意彩票 kW	2.2
	电源	如意彩票	如意彩票 3Φ 380V 50Hz
如意彩票混合充气压缩机	形式		风冷活塞
	理论排气量	如意彩票 m3/h	如意彩票 30
	zui大排气压力	MPa	5
	如意彩票允许排气压力	MPa	1
	zui小允许吸气压力	如意彩票 KPa	53
	如意彩票 zui大允许吸气压力	如意彩票 MPa	如意彩票 0.5
	zui高排气温度	℃	130
	如意彩票润滑油		无
	功率	如意彩票 kW	11
	电源	如意彩票	如意彩票 3Φ 380V 50Hz
