功    能

如意彩票 接地电阻、土壤电阻率、直流电阻、导通电阻、等电位连接电阻、接地电压、交流电流、漏电流测量

如意彩票 电    源

DC 7.4V 1.8Ah可充锂电池

如意彩票 背    光

可控背光，适合昏暗场所使用

如意彩票 测量方式

精密四线、三线法测量、简易二线、选择法、双钳法测量接地电阻

如意彩票 测量方法

二三四线法测量：变极法，短路测量电流20mA Max
选择法测量：变极法，短路测量电流20mA Max
双钳法：非接触互感测量法，测试电流1mA Max
土壤电阻率：四极法(温纳法)
直流电阻：变极法
交流电流：平均值整流(钳形)
如意彩票 对地电压：平均值整流(P(S)-ES接口间)

量    程

二三四线法测量接地电阻(Re)、直流电阻：
如意彩票 0.000Ω～30.00kΩ

选择法测量接地电阻(Re)：0.00Ω～3000Ω

双钳法测量接地电阻(Re)：0.01Ω～200Ω

如意彩票 土壤电阻率(ρ)：0.00Ωm～9000kΩm

接地电压（50Hz/60Hz）： AC 0.0～100.0V

交流电流（50Hz/60Hz）： AC 0.00mA～600.0A

分 辨 率

二三四线法测量接地电阻(Re)、直流电阻：
0.001Ω（0.000Ω～29.999Ω）
0.01Ω（30.00Ω～299.99Ω）
0.1Ω（300.0Ω～2999.9Ω）
如意彩票 1Ω（3.000kΩ～30.00kΩ）

选择法测量接地电阻(Re)：
0.01Ω（0.00Ω～29.99Ω）
0.1Ω（30.0Ω～299.9Ω）
如意彩票 1Ω（300Ω～3000Ω）

双钳法测量接地电阻(Re)：
0.01Ω（0.01Ω～0.99Ω）
0.1Ω（1.0Ω～29.9Ω）
1Ω（30Ω～200Ω）

土壤电阻率(ρ)：
0.01Ωm（0.00Ωm～99.99Ωm）
0.1Ωm（100.0Ωm～999.9Ωm）
1Ωm（1000Ωm～9999Ωm）
10Ωm（10.00kΩm ～99.99kΩm）
100Ωm（100.0kΩm～999.9kΩm）
如意彩票 1kΩm（1000kΩm～9000kΩm）

如意彩票 接地电压（50Hz/60Hz）： 0.1V

交流电流（50Hz/60Hz）： 0.01mA

精    度

如意彩票

如意彩票

如意彩票

精    度

二三四线法测量接地电阻(Re)、直流电阻(R—)：
±2%rdg±5dgt （0.000Ω～29.999Ω）
±2%rdg±3dgt （30.00Ω～299.99Ω）
±2%rdg±3dgt （300.0Ω～2999.9Ω）
±4%rdg±3dgt （3.000kΩ～30.00kΩ）
注：1、rC max或rP max时的附加误差≤±5%rdg±5dgt。(rC max:4kΩ+100R＜50kΩ, rP max:4kΩ+100R＜50kΩ)
如意彩票 2、5V干扰电压时的附加误差≤±5%rdg±5dgt。

选择法测量接地电阻(Re)：
±2%rdg±5dgt（0.00Ω～29.99Ω）
±2%rdg±3dgt（30.0Ω～299.9Ω）
±2%rdg±3dgt （300Ω～3000Ω）

双钳法测量接地电阻(Re)：
±10%rdg±5dgt（0.01Ω～100Ω）
±20%rdg±5dgt（101Ω～200Ω）

土壤电阻率(ρ)：根据R的测量精度而定
如意彩票 （ρ=2πaR  a:1 m～100m；π=3.14）

接地电压（50Hz/60Hz）： ±2%rdg±3dgt

交流电流（50Hz/60Hz）： ±2%rdg±3dgt

测试电压波形

正弦波

测试频率

如意彩票 128Hz/111Hz/105Hz/94Hz(自动选频)

短路测试电流

AC 20mA max

如意彩票 开路测试电压

AC 40V max

如意彩票 电极间距范围

1m～100m

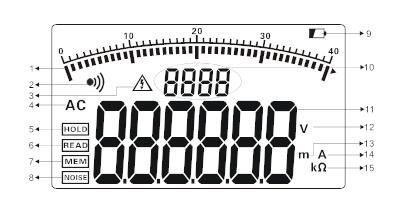

显示模式

如意彩票 6位超大LCD显示，带背光

测量指示

测量中LED闪烁指示，LCD倒计数显示

LCD尺寸

如意彩票 128mm×75mm

如意彩票 LCD显示域

如意彩票 124mm×67mm

设备尺寸

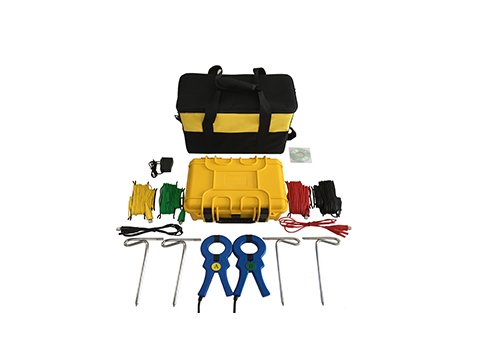

仪表长宽高：约320mm×275mm×145mm
电流钳长宽高：约220mm×100mm×27mm

如意彩票 包装尺寸

外包装长宽高：约400mm×245mm×335mm

测 试 线

红色20m，黑色20m，黄色10m，绿色10m各1条

如意彩票 简易测试线

如意彩票 2条：红色1.6m，黑色1.6m各1条

如意彩票 辅助接地棒

4根：φ10mm×150mm

如意彩票 电 流 钳

2把：A钳蓝黑插头，B钳红黑插头各1把

如意彩票 电流钳口径

φ52mm

如意彩票 电流钳匝比

如意彩票 1000：1

电流钳引线

长2m

测量时间

交流电流：约2次/秒
对地电压：约2次/秒
接地电阻：约7秒/次

测量次数

5000次以上(短路测试，测1次，停30秒再测)

线路电压

AC 100V以下测量

如意彩票 通讯接口

具有RS232接口，存储数据可以通过软件上传电脑

如意彩票 通 讯 线

如意彩票 RS232通讯线1条，长1.5m

数据保持

保持数据时“HOLD”符号指示

数据存储

如意彩票 2000组，“MEM”存储指示，显示“FULL”符号表示存储已满

如意彩票 数据查阅

查阅数据时“READ”符号指示

溢出显示

如意彩票 超量程溢出时“OL”符号指示

电流钳低电流指    示

选择法或者双钳法测量时，当CT2(A钳)接收的电流信号低于0.5mA时，显示“ ”符号，此时应检查CT2(A钳)电流钳的钳入方向

干扰测试

自动识别干扰信号，干扰电压高于5V“NOISE”符号指示

辅助接地测试

如意彩票 具有辅助接地电阻值测试功能，0.00kΩ～30.00kΩ(100R+rC<50kΩ，100R+rP<50kΩ)

报警功能

测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示

电池电压

如意彩票 当电池电压不足时，电池电压低符号显示，提醒需要给电池充电。

自动关机

如意彩票 开机15分钟后自动关机

功    耗

背光：25mA Max(单独背光耗电)
待机：25mA Max(开机后背光关闭)
如意彩票 测量：150mA Max(背光关闭)

如意彩票 质    量

主机：2.66kg(含电池)
总质量：7.87kg(含测试线、接地针、包装)

工 具 箱

军用工具箱设计，可承重200kg

如意彩票 工作温湿度

如意彩票 -10℃～40℃；80%rh以下

存放温湿度

-20℃～60℃；70%rh以下

过载保护

测量接地电阻： C(H)-E、P(S)-ES各端口间AC 280V/3秒

如意彩票 绝缘电阻

20MΩ以上(电路与外壳之间500V)

耐    压

如意彩票 AC 3700V/rms(电路与外壳之间)

如意彩票 电磁特性

如意彩票 IEC61326(EMC)

适合安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；
IEC61010-031；IEC61557-1(接地电阻)；
IEC61557-5(土壤电阻率)；JJG 366-2004(接地电阻表)；
如意彩票 JJG 1054-2009(钳形接地电阻仪)。
