油浸式试验变压器厂家

来源：12300321.com 更新时间：2020-05-12

油浸式试验变压器厂家简介

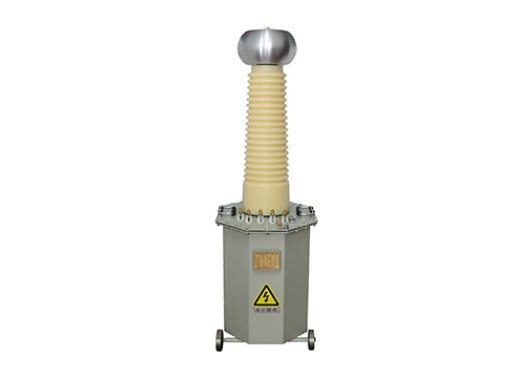

武汉摩恩提供油浸式试验变压器厂家价格、油浸式试验变压器厂家报价，产品选型，技术支持，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小
油浸式试验变压器厂家

YD系列油浸式试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的，YD（JZ）系列轻型交直流高压试验变压器是在YDJ系列试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。

油浸式试验变压器厂家交直流试验变压器主要技术参数表
1.YD（JZ）系列轻型交直流试验变压器（见表1）

型号	容量 (kVA)	高压电压（kV）		高压电流（mA）		如意彩票低压输入		变比	温升℃ (30分钟)
型号	容量 (kVA)	AC	DC	AC	DC	电压(V）	电（A）	高/仪	温升℃ (30分钟)
YD（J Z）-1.5/50	1.5	50	70	如意彩票 30	21	如意彩票 200	7.5	如意彩票 500	10
YD（J Z）-3/50	如意彩票 3	如意彩票 50	70	60	42	如意彩票 200	15	500	10
如意彩票 YD（J Z）-5/50	如意彩票 5	50	如意彩票 70	100	71	200	25	如意彩票 500	如意彩票 10
YD（J Z）-10/50	10	50	70	如意彩票 200	142	如意彩票 200	50	500	10
YD（J Z）-20/50	20	50	70	如意彩票 400	285	400	50	500	10
YD（J Z）-30/50	如意彩票 30	如意彩票 50	如意彩票 70	如意彩票 600	428	400	75	如意彩票 500	10
YD（J Z）-40/50	如意彩票 40	如意彩票 50	70	800	如意彩票 571	400	如意彩票 100	500	如意彩票 10
YD（J Z）-50/50	50	50	70	如意彩票 1000	714	400	125	500	10
YD（J Z）-10/100	如意彩票 10	如意彩票 100	140	如意彩票 100	71	如意彩票 200	如意彩票 50	如意彩票 1000	10
YD（J Z）-20/100	如意彩票 20	100	140	200	如意彩票 142	如意彩票 400	50	1000	10
YD（J Z）-30/100	如意彩票 30	如意彩票 100	140	如意彩票 300	如意彩票 214	如意彩票 400	75	如意彩票 1000	10
YD（J Z）-40/100	40	如意彩票 100	如意彩票 140	400	285	如意彩票 400	如意彩票 100	1000	10
YD（J Z）-50/100	如意彩票 50	如意彩票 100	140	如意彩票 500	如意彩票 357	400	125	如意彩票 1000	10
如意彩票 YD（J Z）-20/150	如意彩票 20	如意彩票 150	210	133	95	如意彩票 400	如意彩票 50	1500	如意彩票 10
YD（J Z）-30/150	如意彩票 30	150	如意彩票 210	200	142	400	如意彩票 75	如意彩票 1500	如意彩票 10
如意彩票 YD（J Z）-40/150	40	如意彩票 150	210	如意彩票 267	如意彩票 190	400	如意彩票 100	1500	10
如意彩票 YD（J Z）-50/150	50	如意彩票 150	如意彩票 210	333	238	如意彩票 400	125	1500	如意彩票 10
YD（J Z）-100/150	100	如意彩票 150	210	667	如意彩票 476	如意彩票 400	250	1500	10

2.YD系列轻型交流试验变压器（见表2）
表1. YD（JZ）系列轻型交直流试验变压器

表2.YD系列轻型交流试验变压器

如意彩票型号	容量如意彩票 (kVA)	高压电压（kV）	高压电流如意彩票（mA)）	低压输入		变比如意彩票 (高/仪)	温升℃ (30分钟)
如意彩票型号	容量如意彩票 (kVA)	高压电压（kV）	高压电流如意彩票（mA)）	电压(V)	电流(A)	变比如意彩票 (高/仪)	温升℃ (30分钟)
如意彩票 YD-1.5/50	如意彩票 1.5	50	30	如意彩票 200	如意彩票 7.5	500	10
YD-3/50	如意彩票 3	50	如意彩票 60	如意彩票 200	15	500	如意彩票 10
如意彩票 YD-5/50	5	50	如意彩票 100	如意彩票 200	25	500	10
如意彩票 YD-10/50	如意彩票 10	50	200	200	50	如意彩票 500	如意彩票 10
YD-20/50	20	如意彩票 50	400	400	50	500	如意彩票 10
YD-30/50	30	50	600	400	如意彩票 75	500	10
YD-50/50	50	如意彩票 50	如意彩票 1000	如意彩票 400	125	500	10
YD-5/100	5	100	50	如意彩票 200	如意彩票 25	1000	如意彩票 10
YD-10/100	10	100	100	200	50	1000	10
如意彩票 YD-20/100	如意彩票 20	100	200	400	50	如意彩票 1000	如意彩票 10
如意彩票 YD-30/100	如意彩票 30	如意彩票 100	300	400	75	1000	10
YD-50/100	50	如意彩票 100	500	400	如意彩票 125	1000	10
如意彩票 YD-20/150	20	如意彩票 150	如意彩票 133	如意彩票 400	50	1500	10
YD-30/150	30	150	如意彩票 200	400	75	1500	如意彩票 10
YD-50/150	50	如意彩票 150	如意彩票 333	如意彩票 400	如意彩票 125	1500	如意彩票 10
YD-100/15	100	15	如意彩票 6667	400	250	如意彩票 150	10
YD- 50/200	50	200	250	400	如意彩票 125	2000	如意彩票 10
YD-100/200	100	200	如意彩票 500	400	250	2000	如意彩票 10
YD-150/200	150	200	750	如意彩票 400	如意彩票 375	2000	如意彩票 10
YD-200/200	200	如意彩票 200	1000	400	如意彩票 500	如意彩票 2000	10
YD-300/200	如意彩票 300	200	如意彩票 1500	如意彩票 400	750	如意彩票 2000	10
YD-50/300	50	如意彩票 300	如意彩票 167	如意彩票 400	如意彩票 125	3000	如意彩票 10
YD-100/300	如意彩票 100	300	333	400	如意彩票 250	3000	如意彩票 10
YD-150/300	如意彩票 150	如意彩票 300	如意彩票 500	400	如意彩票 375	3000	10
如意彩票 YD-200/300	如意彩票 200	300	667	400	500	如意彩票 3000	10
YD- 300/300	如意彩票 300	如意彩票 300	1000	如意彩票 400	750	3000	如意彩票 10

注：以上提供的目录，为本公司的通用参数的试验变压器，如有特殊参数规格，也可根据用户提供的参数和要求设计生产，以满足客户的需要。

油浸式试验变压器厂家试验变压器的使用操作方法
1．试验变压器做被试品的工频耐压试验使用接线原理图见图6。

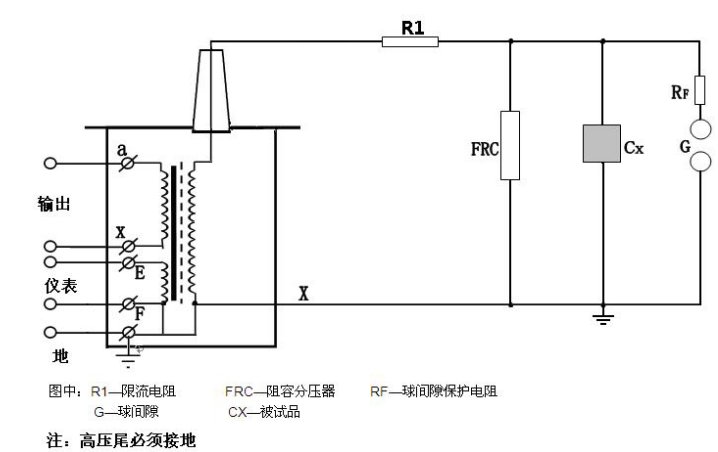

图6：被试品工频耐压试验接线图
工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100~300mA时，可取0.5~1Ω/V(试验电压)；高压侧额定输出电流为1A以上时，可取1Ω/V(试验电压)。常用水电阻作为限流电阻，管子长度可按150kV/m考虑，管子粗细应具有足够的热容量(水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的阻值)。
球间隙及保护电阻：当电压超过球间隙整定值时(一般取试验电压的110%~120%)，球间隙放电，对被试品起到保护作用。球间隙保护电阻可按1Ω/V(试验电压)选取。
在工频耐压试验中，低电压侧测量电压(仪表电压)不是非常准确的，其原因是由于试验变压器存在着漏抗，在这个漏抗上必然存在着压降或容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时，被试品上的电压高于试验变压器的输出电压，也就是所谓容升现象。感应耐压试验时，试验变压器的漏抗必然存在着压降。为了准确测量被试品上所施加的电压，因此常在高压侧接入FRC阻容分压器来测量电压(见图6)。
2．试验变压器在做被试品的直流耐压或泄露试验时接线原理图如图7。
注：此试验应先抽出短路杆“D”，图7中所示。
油浸式试验变压器厂家试验变压器的使用操作方法

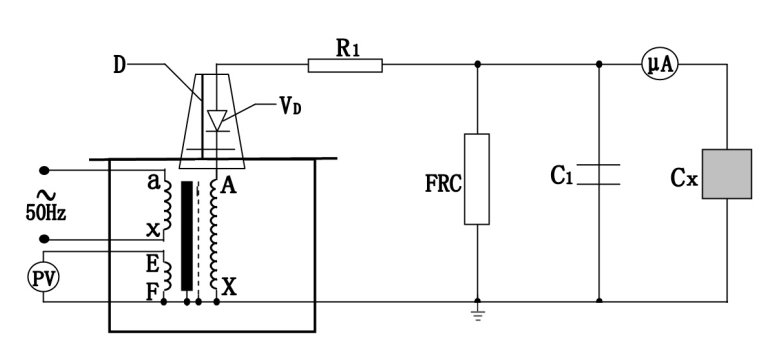

图7：高压直流泄露试验接线图
图中：VD—高压硅堆 R1—限流电阻 C1—高压滤波电容
FRC—阻容分压器 CX—被试品 μA—带保护微安表
泄露试验中限流电阻R1选择在额定输出电压时，输出端短路电流不超过高压硅堆的zui大整流。如电压硅堆的zui大整流电流为100mA时用于60kV的试验装置中，限流电阻按R1=60/0.1=600kΩ选择。限流电阻还应具有足够的容量和沿面放电距离。高压滤波电容C1一般选择在0.01~0.1μF，当被试品的电容量很大时，C1可省略不用。
